ZPW-29冲旋转式压片机、圆形泡腾片压片机
2016-06-08

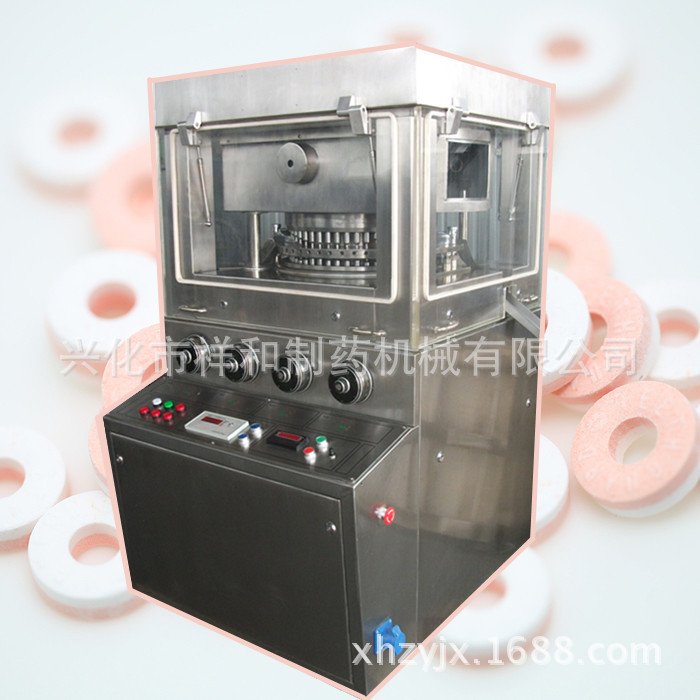

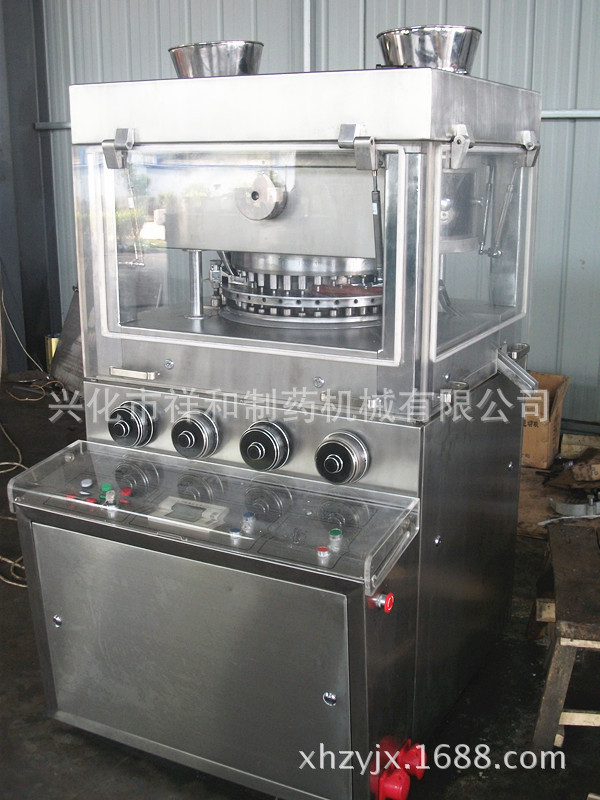

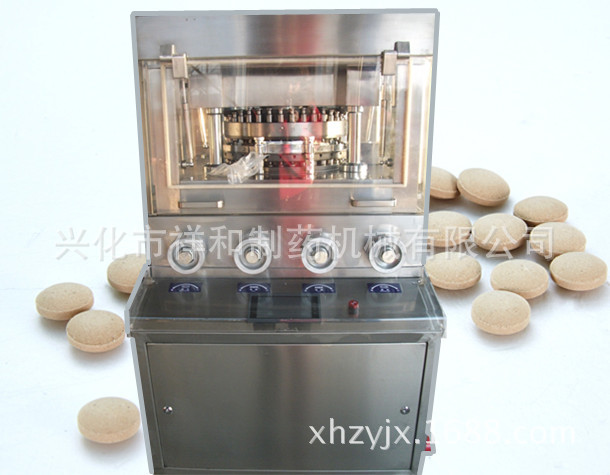

ZPW-29冲旋转式压片机、圆形泡腾片压片机

p612279001367973057

DSCF0630_副本

DSCF1037_副本TG

DSCF9501_副本PLC





1、本机是一种自动旋转、变频调速、连续压片的机器。它主要用于制药工业的片剂制造,同时适用于化工、食品、电子等工业部门中将颗粒状原料压制成片剂。

2、本机适用于含粉量(100目以上)不超过10%的颗粒状原料的压制。本机不适用于半固体、潮湿颗粒、低熔点、易潮原料和无颗粒的粉末压制。

转台冲模数

29付

zui大工作压力

100千牛

zui大压片直径

22毫米

zui大充填深度

15毫米

zui大片厚

6毫米

生产能力

6—12万片/小时

中  模  直  径

34毫米

上、下冲杆直径

22毫米

转台 工作 直径

420毫米

上、下冲 杆 长 度

115毫米

主机电动机功力

4千瓦

主机净重

1800公斤

主机(长×宽×高)

980×1240×1690毫米

二、结构、原理

1、结构和性能特征

2、本要采用变频电机调速,通过同步带轮带动蜗杆蜗轮传动从而使转台旋转。转台旋转带动29付冲模作顺时针运转。每付冲模通过上、下导轨及压轮等机构组成加料、充填、压片及出片等压片过程。

3、本机的压力、充填、片厚和转速均可调节,所有的调节手轮均在机器的正面,并有操作面板指示说明。操作简单,维修方便。

4、ZP29D压片机的驱动机构与压制室是完全隔离的,为确保片剂符合GMP要求。在片剂压制室均采用无毒、无蚀的不锈钢板将它与其它部分隔离。四周均有密封装置,防止与外界产生交差污染。

5、上压轮设有卸荷装置,其压力可以调整,当冲杆的工作压力超过预先设置的压力时,则通过弹簧的压缩来卸荷,并由蜂鸣器发出声光信号,机器即刻停转,以防止机件损坏。

6、本机采用封闭式浸油润滑的蜗轮蜗杆传动,延长了蜗轮蜗杆传动的使用寿命。

7、本机的上导轨、传动蜗杆、加料斗、加料器、充填轨等零配件均与ZP33型压片机通用。本机的冲模符合标准《JB20022-2004》,并与ZP33、19型压片机通用。

8、本机的两侧板及后侧板均可用专用的钥匙打开,使机器的维修和保养更为方便。

三、 机器的运输及安装

 ZP29D型旋转式压片机与吸粉辅机分别安装在二只箱内,以免在运输途中受冲击而损坏。机器的运输及安装必须遵守以下规程:

1、运输与装卸规程

木箱上的标记是按GB191《包装运输指示标志》标志的。起吊与搬运时应按木箱上标志的起吊位置起吊,并保持垂直位置,小心轻放。

2、拆箱与就位

 拆箱时应先拆开包装箱的顶板侧面板,当机器外露时先卸下机器顶部二个料斗及料斗架,然后用吊车钩信顶上的2只吊环螺栓,在起吊前,先拆除机器,与木箱底脚相连的螺栓,先起吊400mm,拆离木箱底座,并用扳手再拆除连接在机器底板上的角铁条,zui后把机器吊到规定的位置就位。
