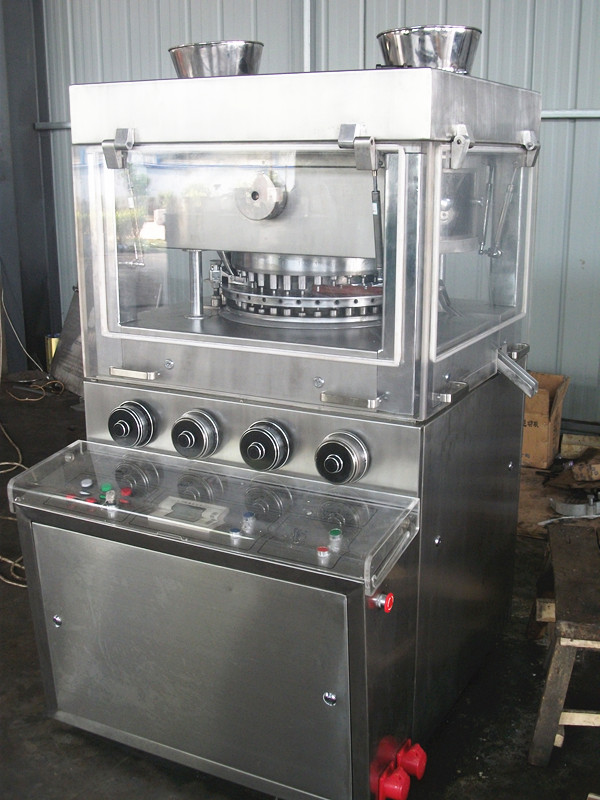

ZP35B旋转式压片机【使用和操作】

使用说明：

⑴ 机器使用前请详细阅读机器操作使用说明书。

  ⑵ 使用前应重复检查机器的各部位零件是否安装完整。润滑点按要求加注润滑油，各调节机构位置是否符合要求，冲模装置是否完整、灵活等工作。

  ⑶ 检查颗粒原料是否干燥，颗粒及含粉量是否符合要求，如不合格不要硬压，否则会影响机器的正常运转、使用寿命和原料损耗。

  ⑷ 操作者必须熟背被本机的技术性能、内部结构，控制调整机构的使用原理，运行期间工作人员不得远离工作岗位，防止发生故障而损坏机件，确保安全生产。

  ⑸ 不能随意按动主电机控制面板上的“MODE”、“RUN”、“STOP”等键，以免意外情况发生。

  ⑹ 在使用中要注意机器运转是否正常，如发生异常情况，即按动电控箱右侧紧急停止按钮SB1，停机后进行消除，不得勉强使用。

2. 机器操作：

  ⑴ 电器操作：

电器箱、面板各元件的功能介绍：

HL1  电源指示

HL2  变频故障显示

HL3  急停指示

HL4  左超压保护指示

HL5  右超压保护指示

HL6  装卸轨保护指示

SB2  停止按钮

SB3  启动按钮

SB4  增压按钮

SB5  减压按钮

P1   压力数字显示

P2   转盘转速数字显示

UF   变频器操作面板

SB1  紧急停车按钮

QF1  电源总开关

X11  电源进线插销

X2   筛片机电源插销

X3   吸粉箱电源插销

⑵ 操作步骤：

  ① 插上总电源插销X11，合上电源总开关QF1、HL1电源指示灯亮，当HL6装卸轨保护指示灯亮时，可进行装卸冲模调整工作，检查机器是否正常运转。

  ② 合上油泵电源开关QF4，220V电源开关QF2，按动增压点动按钮SB4、KA2吸合液压电机运转，Y1电磁阀动作，将压力显示P1调整至所需压力，如超过所需压力，SQ3、SQ4限位动作（建议SQ3、SQ4调整至略高于所需压力），KA3、KA4吸合，左右超压指示HL4、HL5灯亮，按动减压点动按钮SB5电磁阀Y2动作至所需压力，HL4、HL5灭。

  ③ 装上防护盖板，装卸轨保护指示HL6灭，面板上无其他故障显示，这时可进行正常操作，按SB3启动钮，KA1吸合（有故障显示时KA1不动作）整机按变频器原有频率运转，按动△或▽键（无级调速）至所需频率（频率高则转速相应提高），按停止按钮SB2作正常停车，如有紧急情况，按急停自锁钮SB1，急停指示灯HL3亮，作紧急停车指示，将按钮向右转动即可复位。

  ④ 一般情况下，请用户不要随意更改变频运行程序的显示内容，以免发生不必要的意外情况，如果改变显示内容的运行程序，请仔细阅读变频器操作手册。

  ⑤ 插上X2筛片机电源插销、X3吸粉箱电源插销，合上QP3、QF4电源开关，筛片机、吸粉箱应正常运行。
